Toiteallikate süsteem, mis on tänapäevase linnaelu oluline infrastruktuur, kannab iga leibkonna ohutult ja stabiilselt kõrge - pinge elektrit. Geniaalse tehnilise disaini ja keeruka seadmete konfiguratsiooni kaudu saavutab see süsteem mitu funktsiooni, sealhulgas pinge vähendamine, kaitse, mõõtmine ja levitamine, pakkudes kasutajatele usaldusväärseid ja tõhusaid energiateenuseid. Selles artiklis kirjeldatakse üksikasjalikult komponente ja funktsiooneSissetulevad liinikapid, mõõtekapid, PT -kapid, väljaminevad liinikapid, ühenduskapid ja isolatsioonikapid.

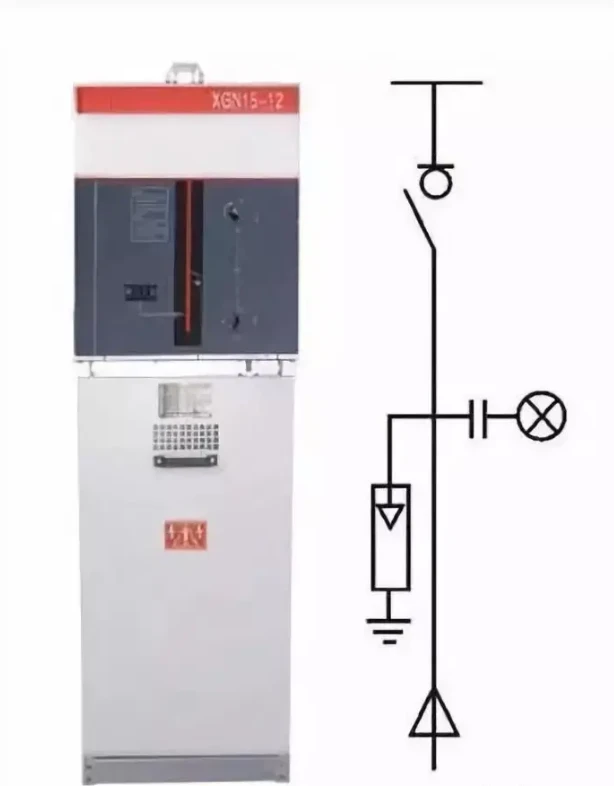

Ⅰ. Saabuv kapp
Sissetulev kapp: see on lüliti, mis võtab energiat välisest allikast. Tavaliselt tõmbab see ruudustikust 10kV võimsust. See 10kV toiteallikas läbib seejärel lülitusseadme ja edastab võimsuse 10kV siini. Seda lülitusseadrit nimetatakse saabuvaks kabiks.
Komponendid: vaakumkaitselüliti, lahtiühendus, kolm komplekti kolmest - mähisevoolu trafodest, välkkiirevahe, reaalajas indikaator, pingetrafo, juht ja muud komponendid.
Funktsioon: selle peamine funktsioon on võimsuse jaotamine. Line sööturikapp on tavaliselt lahti ühendamiseks vaakumkaitselülitiga. See vaakumkaitselüliti pakub lühikest - vooluahelat ja ülevoolukaitset koos hoolduspersonali isoleerimislülitiga. Line sööturikapp on ka voolu- ja pingetrafodega voolu- ja pinge mõõtmiseks. Seetõttu ühendab liini sööturikapp kaitse-, mõõtmis- ja seirefunktsioonid, et saavutada mitmesuguseid kõikehõlmavaid funktsioone.
Toiteallikate kaitse:
1. Automaatne varundus toiteallikas (APS), mis lülitab automaatselt sisse varude toiteallika.
2. välgukaitseseade
3. ülepinge ja alapinge kaitse
4. Sisseehitatud kaitse: koormuse all oleva kaitselüliti sulgemisel genereerivad vooluvõrgud sissejuhatava voolu palju suurema kui kaitselüliti töövool, takistades kaitselüliti usaldusväärselt koormuse all. Inrushikaitseseade hoiab ära hetke, mis on põhjustatud kohese sissetungivoolu põhjustatud sulgemise ajal, tagades kaitselüliti usaldusväärse komistamise koormuse all.
5. hetkeline reisikaitse, ülevoolukaitse
6. null - järjestuse kaitse, maapinna rikke kaitse
8
9. all - sageduskaitse (madal - sageduskoormuse laskumise kaitse)
Ⅱ. Mõõtekapp
Põhikomponendid: praegune trafo, kaitsme, VV pingetrafo ja reaalajas indikaator
Funktsioon: see seade on elektrienergia mõõtmise seade, mis kasutab kõrge - toite, kõrge - mõõtmismeetod, et mõõta energiatarbimist ja kajastada koormuse energiatarbimist voolutrafode, pingetrafode ja muude mõõtmisseadmete kaudu. Kasutajad vastutavad oma ruumidesse paigaldatud mõõteseadmete pitseri kaitsmise ja seadme enda kahjustuste või kaotuse takistamise eest.
Ⅲ. Pt -kapp
Põhikomponendid: pingetrafo, isoleerimislüliti, kaitsme, välguperiood
Funktsioonid:
1. pinge mõõtmine, pakkudes pingeahelat mõõtemõõturite jaoks
2. Töökasti toite tagamine
3. iga bussisektsiooni jaoks ülepingekaitsmete paigaldamine
4. releekaitsenõuded, näiteks siinide isolatsioon, ülepinge, alapinge ja varukoopia automaatsed lülitamistingimused
Juhtmestiku valikud: VV, Y, Yn, Yn, Yn
Ⅳ. Väljaminev liinikapp
Väljaminev liinikapp: see on lülitiseadmed, mis jaotab toite siinist toitetrafole. See lülitiseadmed on üks 10kv väljaminevast joonekappist.
Komponendid: kolm komplekti kolmest - mähisevoolu trafodest, katkestage lülitid, kaitselülitid, lüliti ja reaalajas indikaator.
Eesmärk: jaotab peamiselt elektrienergiat, jaotades peamise toiteallika erinevatele harukaitselülititele ning ühendades ja lahti ühendades toiteallikad ülevoolu ja ülekoormuse kaitsekastidega.
Ⅴ. Bussiühendus
Kahe siini sektsiooni ühendamiseks kasutatakse busbari ühendajat, tuntud ka kui bussi sektsiooni. Seda kasutatakse sageli ühes - siini sektsioonilinealiseerija ja kahes - siinidesüsteemides, et rahuldada kasutajanõudeid erinevatele töörežiimidele või tagada rikke korral valikuline koormuse vähendamine.
Kompositsioon: lahtiühendus, kaitselüliti, voolutrafo, reaalajas kuvamisseade
Funktsioon: toimib üldiselt siini. Kui kaks energiaallikat edastavad võimsust samal ajal, on ühendus keskel lahti (kaks erinevat energiaallikat ei saa tavaliselt kattuda). Kui üks energiaallikatest on õnnetuse tõttu ära lõigatud või väljalülitatud, ühendab ühenduskapp automaatselt, et tagada kasutaja toiteallikas. Kui võimsus taastatakse lõpuni, mis oli algselt võimsusest väljas, ühendab ühenduskapp automaatselt ja on algses ooterežiimis.
Ⅵ. Isoleerimiskapp
Komponendid: kaitselüliti, katkestage lüliti, maanduslüliti, voolutrafo, pingetrafo, välkpiler, pinge kuvar
Funktsioon: seda kasutatakse siinide isoleerimiseks mõlemas otsas või toiteallikast toiteallikast eraldamiseks. See võib pakkuda operaatoritele nähtavat lõpp -punkti, et hõlbustada kontrolli- ja hooldustoiminguid.
Erinevate komponentide funktsioonid:
Kaitselülitid: kui ilmneb lühise vooluring või ülevoolu, katkestasid nad edasise kahjustuse vältimiseks energia kiiresti. Need võivad toimida ka üldiste lülititena, jaotada ja juhtida elektrienergiat. Neid juhitakse elektriliselt.
Kaitsme: kui vool tõuseb ebaharilikult teatud tasemele ja teatud ajal, sulab see voolu välja ja kaitseb vooluringi.
Lülitid: kasutatakse toiteallika isoleerimiseks, eraldades kõrge - pingehooldusseadmed reaalajas seadmetest. Need pakuvad selgelt nähtavat lahtiühendamispunkti. Lülitite isoleerimine töötavad koos kaitselülititega, et vahetada vooluahelaid vastavalt süsteemi töövajadustele, muutes seeläbi süsteemi juhtmestiku konfiguratsiooni.
Pingetrafod ja voolutrafod: teisendage kõrgepinge või kõrge voolu standardseks madalpingeks (100 V) või standardseks madala voolu (5A või 1A, mõlemad nimiväärtused). See võimaldab mõõtevahendite, kaitseseadmete ja automaatse juhtimisseadmete standardimist ja miniaturiseerimist. Transformereid saab kasutada ka kõrge - pingesüsteemide isoleerimiseks, et tagada inimeste ja seadmete ohutus.
Pikselöös: paralleelse tühjenduslõhe või mittelineaarse takisti toimimise abil saab see vähendada sissetungiva voolulaine amplituudi ja vähendada kaitstud seadmete ülepinge väärtust.
Kokkuvõte
| Kapi tüüp | Põhifunktsioon | Analoogia |
|---|---|---|
| Saabuv kapp |
Peamine võimsuse sisselaskeava, keskne kontroll ja keskkaitse |
Peamine toitelüliti teie kodus |
| Väljuv kabinet |
Jagab energiat erinevatesse kasutuspunktidesse |
Valgustuse, müügikohtade ja kliimaseadmete harulülitid |
| Bussiühendus |
Ühendab parema töökindluse tagamiseks kaks energiaallikat |
Klapp, mis ühendab kahte veetoru, pakkudes üksteisele varukoopia |
| Pt -kapp |
Mõõtmed ja pakub süsteemi pingesignaale |
Power Gridi "vererõhumonitor" |
| Mõõtekapp |
Energiatarbimise mõõtmine arvelduse eesmärgil |
Power Gridi "Veemõõtur" |
| Isoleerimiskapp | Ohutuse eraldamine hõlpsaks hoolduseks | Veetorude hoolduse ajal suletud ülesvoolu klapp |
Need lülitikapid on ühendatud siinide kaudu, moodustades täieliku energiajaotussüsteemi, mis saab elektrit ohutult, usaldusväärselt ja tõhusalt edastada igasse kohta, kus seda vaja on.
